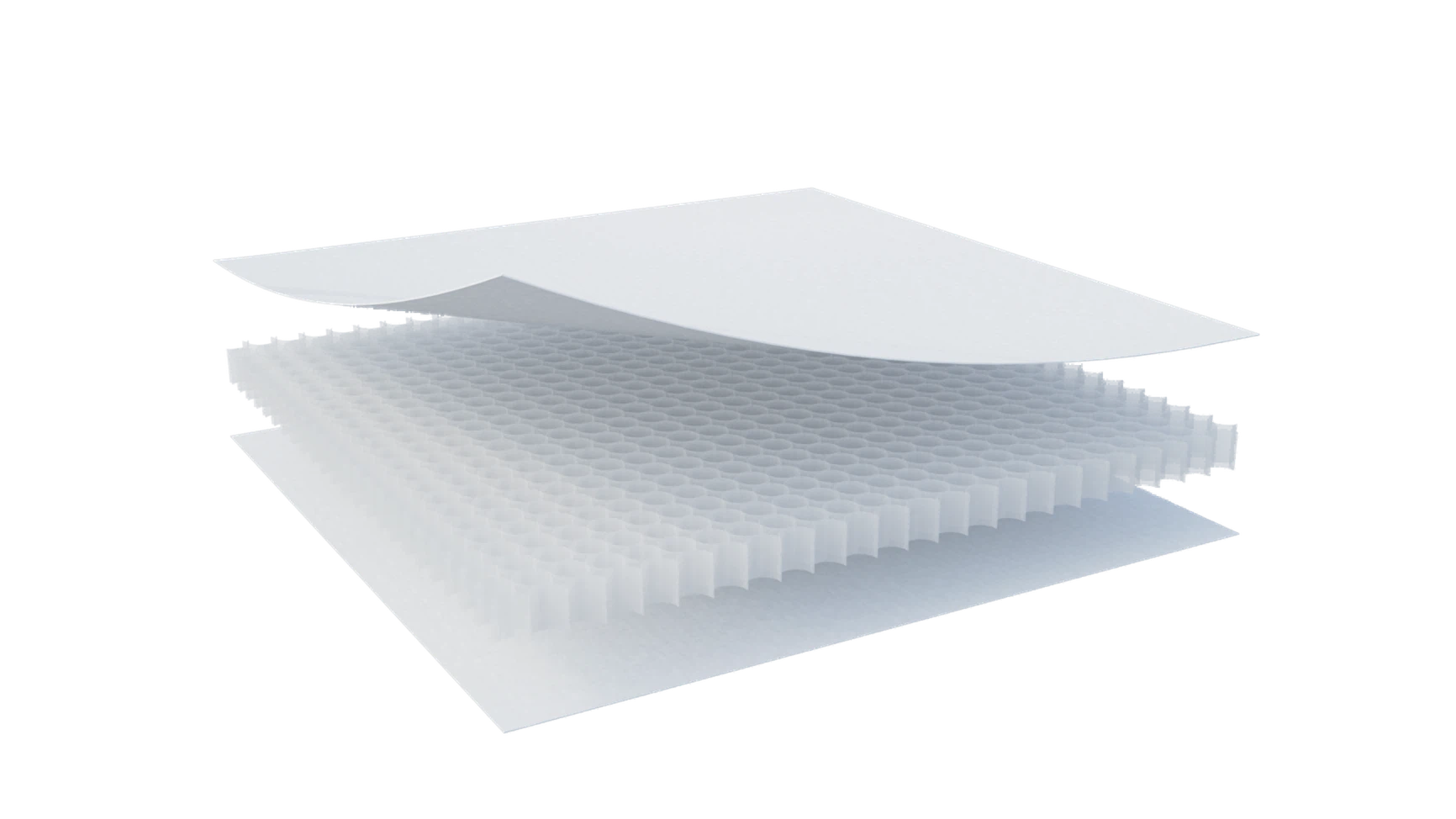

HolyPan® Štrukturálna analýza
HolyPan® je termoplastická ľahká voštinová doska so sendvičovou štruktúrou s PP voštinou ako materiálom jadra a polypropylénovou doskou vystuženou sklenenými vláknami ako povrchovým materiálom.
- Fólia vystužená sklenenými vláknami
Ľahký a odolný proti korózii-so zvýšenou pevnosťou, tuhosťou a odolnosťou proti nárazu. Ochranná fólia odoláva vlhkosti, poškriabaniu a opotrebovaniu.
- PP voštinové jadro
Voštinová geometria zaisťuje vynikajúce rozloženie zaťaženia, pevnosť v tlaku a izoláciu. Plne recyklovateľné, ekologické-a tepelne stabilné.
Vnútri HolyCore - Pokročilý proces výroby HolyPan®
- HolyCore vyrába panely HolyPan® s pokročilými automatizovanými linkami.
- Každá vrstva „polypropylénový panel, sklolaminát a voštinové jadro“ je presne laminovaná pre pevnosť a ľahkosť.
- Prísna kontrola kvality zaisťuje konzistentný výkon pre globálne aplikácie.
Vlastnosti a výhody HolyPan®
Prečo si vybrať holypan ♦ Aké sú jeho konkurenčné výhody
Ľahká
Vďaka svojej jedinečnej voštinovej štruktúre má nízku hustotu a je extrémne ľahký. Použitie tohto plošného materiálu pri konštrukcii karosérie nákladných vozidiel môže výrazne zlepšiť pomer zaťaženia-k-váhe nákladných vozidiel. Pre 4-tonové nákladné vozidlo sa pomer zaťaženia-k hmotnosti môže zvýšiť o 70 %.
Vysoká pevnosť
Odolnosť proti nárazu, kombinovaná tuhosť a pružnosť a odolnosť voči fyzickej námahe a poškodeniu.
Jednoduchá montáž
Montáž je mimoriadne pohodlná a nákladovo-efektívna. Montáž možno vykonať skrutkami, dutými nitmi, lepením alebo tepelným-zváraním.
Vodotesné a{0}}odolné voči vlhkosti
To ho odlišuje od drevených panelov. Tento materiál je vysoko vodotesný a nepriepustný-, a aj keď je povrch poškodený, neabsorbuje vodu.
Odolné voči poveternostným vplyvom{{0}
Ide o termoplastický materiál-vystužený sklenenými vláknami so širokým rozsahom prevádzkových teplôt od -40 do +80 stupňov .
Vysoká chemická odolnosť
Je vysoko odolný voči mastnote, slanej vode a bežným chemikáliám.
| POROVNÁVACIE VÝHODY HOLYPAN® A RÔZNYCH PANELOV | ||
| VS. Vlnitá oceľ | VS. preglejka | VS. Sklolaminátový a PP voštinový panel |
| Ľahký a ľahko zostaviteľný | Ľahký a ľahko zostaviteľný | Ľahký a ľahko zostaviteľný |
| Vyššia odolnosť proti nárazu | Vyššia odolnosť proti nárazu | Vyššia odolnosť proti nárazu |
| Odolné voči deformácii (vďaka skleným vláknam) | Nerozbitné (vďaka sklolaminátu) | Vodotesný |
| Vodotesné a tepelne-izolačné | Vodotesné a tepelne-izolačné | Žiadna delaminácia |
| Vhodné na prepravu potravín | Vhodné na prepravu potravín | Recyklovateľné |
| Odolné proti korózii-a korózii- | Šetrné k životnému prostrediu a recyklovateľné | Jednoduchá oprava |
| Jednoduchá oprava | Odolné voči olejom- | Dlhá životnosť |
| Dlhá životnosť | Jednoduchá oprava | |
| Dlhá životnosť | ||
Parametre
Hmotnosť
Panely pozostávajú z plechov s voštinovým jadrom{0}} alebo 30 mm panely s hmotnosťou 4,4 kg/m² alebo 4,8 kg/m².
Nárazová sila
At room temperature, the impact strength of a drop test with Φ 20mm ball is >80J; at -20°C, it is >35 J.
Pevnosť v tlaku
Krátkodobá-pevnosť v tlaku je 1,6 MPa na ploche 75 x 75 mm.
Odolnosť voči životnému prostrediu
Holypan® má vynikajúcu odolnosť proti UV žiareniu bez starnutia alebo praskania, odoláva erózii slanej vody a odoláva olejom, tukom a bežným chemikáliám. Testy ukázali, že miera absorpcie vody je pod 1,4%.
Ohybové vlastnosti
Štandardná doska s hrúbkou 30 mm a šírkou 100 mm bude vykazovať minimálnu deformáciu pri zaťažení stredového rozpätia 8 kg pri rozpätí 600 mm.
Chemická odolnosť
Nasledujúca tabuľka ukazuje chemickú odolnosť polypropylénových povrchov. Táto tabuľka je len orientačná; skutočné parametre a experimentálne podmienky musia byť definované pre aktuálne aplikácie.
Spôsoby spracovania
Dá sa rezať alebo tvarovať za tepla a je obzvlášť vhodný- na zváranie za horúca- a nitovanie počas montáže.
Tepelná vodivosť
Štandardná verzia môže byť použitá ako izolačný materiál s tepelnou vodivosťou menšou ako 0,12 W/mK pri izbovej teplote.
Recyklácia
Táto paluba je primárne vyrobená z termoplastického PP sklolaminátu, nepoužíva žiadne lepidlá ani iné prísady a je 100% recyklovateľná.
Tabuľka 1: Parametre mechanických vlastností
| Model Holypan | Sila kompresie (MPa) |
Modul kompresie (MPa) |
Pevnosť v šmyku (MPa) |
Bočná kompresná sila (MPa) |
| Testovacie štandardy | ASTM C365 | ASTM C273 | GB/T1454-2005 | |
| 12 mm | 1.81 | 41.59 | 0.47 | --- |
| 15 mm | 1.72 | 40.29 | 0.49 | 2.15 |
| 20 mm | 1.75 | 40.5 | 0.53 | 2.23 |
| 25 mm | 1.79 | 43.38 | 0.44 | --- |
| 30 mm | 1.83 | 54.15 | 0.47 | --- |
| 35 mm | 1.77 | 45.36 | 0.52 | --- |
| 40 mm | 1.82 | 46.33 | 0.57 | --- |
| 50 mm (0,8 mm PP fólia) | 1.87 | 45.33 | --- | --- |
Tabuľka 2: Konštrukčná pevnosť a tabuľka použitia
|
Model Holypan |
Tuhosť v ohybe (N·mm²) |
Zaťaženie v ohybe (N) |
Odlupovacie zaťaženie valčeka (N·mm/mm) |
Energia dopadu (J) |
Odporúčané pre |
| Testovacie štandardy | GB/T1456-2005 | GB/T1457-2005 |
GB/T14153-1993 (priemer kladiva 20 mm) |
||
| 12 mm | 3.2×10⁷ | 1081 | 209 | 22 | --- |
| 15 mm | 3.8×10⁷ | 1235 | 216 | 21 | --- |
| 20 mm | 7.9×10⁷ | 1623 | 230 | 23 | Nové energetické vozidlá |
| 25 mm | 1.3×10⁸ | 1882 | 220 | 22.8 | Vozidlá Menšie alebo rovné 5 m |
| 30 mm | 2.3×10⁸ | 2209 | 225 | 24.1 | Vozidlá Menšie alebo rovné 9,6 m |
| 35 mm | 4.1×10⁸ | ---- | 225 | 22.9 | Vozidlá Menšie alebo rovné 9,6 m |
| 40 mm | 6.9×10⁸ | ---- | 201 | 23.7 | Vozidlá Väčšie alebo rovné 9,6 m/rozpätie krídel |
|
50 mm (0,8 mm PP fólia) |
2.2×10⁸ | ---- | 209 | 23.9 | --- |
Tabuľka záverov testu chemickej odolnosti
|
Tolerancia |
Chemikálie |
| Vysoko tolerantný | Studená voda |
| Tolerantný | Acetón, kyselina mravčia, etanol, krezol, lúh (vodný), amoniak (vodný), metanol, minerálny olej, mazací olej, bután, neopentán, kyselina maslová 10 %, chlórbenzén, cyklohexanón, sírouhlík, motorová nafta, detergent, dioxán, etylénoxid, horúca voda |
| Podmienečne tolerantný | Éter, fluórované uhľovodíky, etylacetát, dietyléter, dichlórmetán, kyselina sírová (až 45 % koncentrovaná, studená), chloroform, pentán, ozón, n-hexán, benzén, benzín, etylén |
| Netolerantný | Butylacetát, perchlórometán, tetrachlórmetán, toluén, nonachlór, etylbenzén, xylén |
| Veľmi nebezpečné | Fosfát, tetralín, kyselina sírová (odparená), kyselina sírová (horká), dekalín, cyklohexán, zlúčeniny dusíka (koncentrované) |
Špecifikácie produktu
| Prispôsobené špecifikácie | ||
| Štandardné panely | 0,7 mm prírodné |
980g/m³ |
| Bunková hustota |
60-200 kg/m³ |
|
| Vlastné panely | 0,7 mm prírodná/čierna (iné farby dostupné na požiadanie) |
980g/m³ |
| 1,0 mm prírodná/čierna |
1500g/m³ |
|
| 1,4 mm prírodná/čierna |
2*980/m³ |
|
Tabuľka dodacích podmienok
| Štandardná veľkosť | Dĺžka | 2000-16000 mm | Tolerancia | ± 2/4/8 mm |
| šírka | 2000-2750 mm | Tolerancia | ± 2 mm | |
| Hrúbka | 25-30 mm | Tolerancia | ± 0,3 mm | |
|
Požiadavky zákazníka (Väčší alebo rovný 500 m²) |
Dĺžka | 500-16000 mm | Tolerancia | ± 2/4/8 mm |
| šírka | 500-2750 mm | Tolerancia | ± 2 mm | |
| Hrúbka | 10-100 mm | Tolerancia | ± 0,5 mm | |
| Plochosť | ±4 mm/m | |||
| Farba | Biela | Jednostranné- | ||
| Povrchová úprava (väčšia alebo rovná 500 m²) | Podľa potreby | |||
| Povrchová proti-šmyková úprava, proti-UV úprava, matná úprava, ohňovzdorná úprava, farbenie atď. | ||||
Personalizované prispôsobenie
Panely Holypan® je možné vyrobiť na mieru v dĺžkach 500 – 16 000 mm, šírkach 2 000 – 2 800 mm a hrúbkach 7 – 100 mm, s hustotou od 60 do 200 kg/m³. Možnosti zahŕňajú vysoko{12}}lesklý alebo matný náter (jedno/obojstranný{13}}), gravírovanie a CNC rezanie a rôzne povrchové úpravy, ako-protišmykové, ohňovzdorné a{15}}UV. To zaisťuje odolné, presné a{17}}špecifické riešenia pre vnútorné aj vonkajšie použitie.

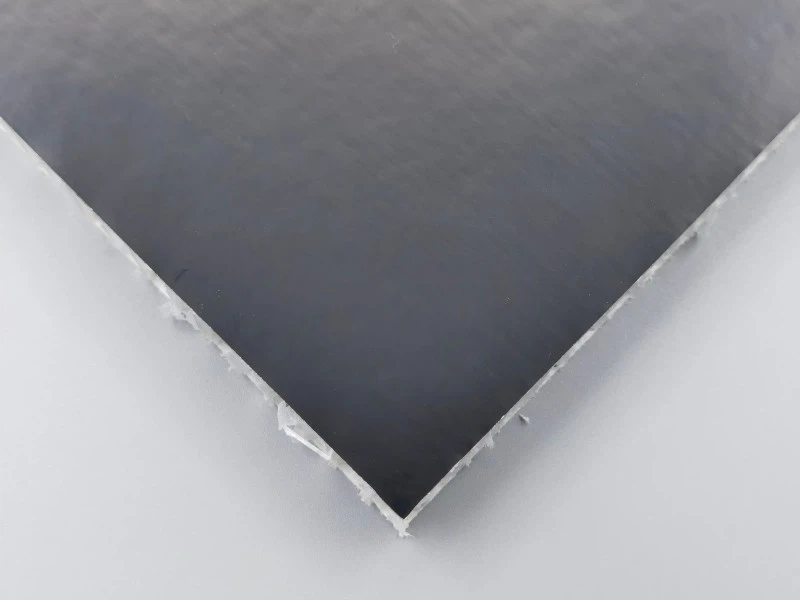

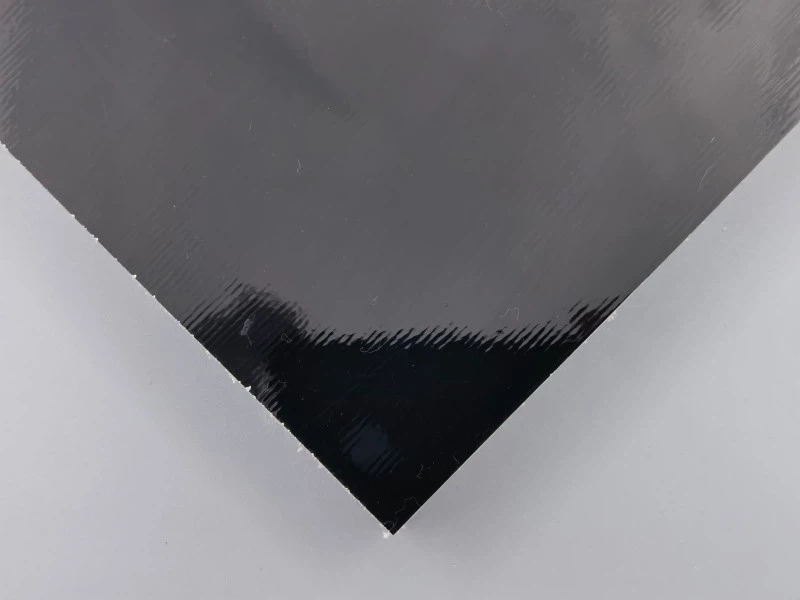

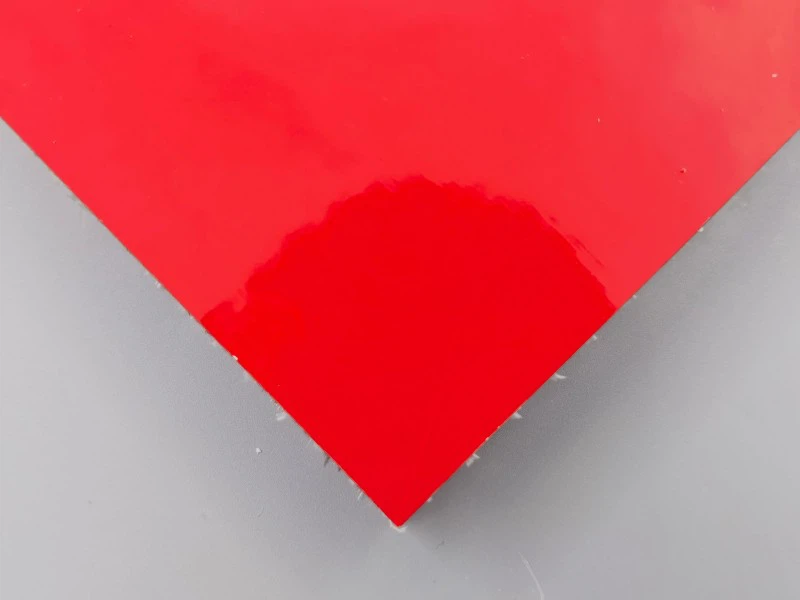

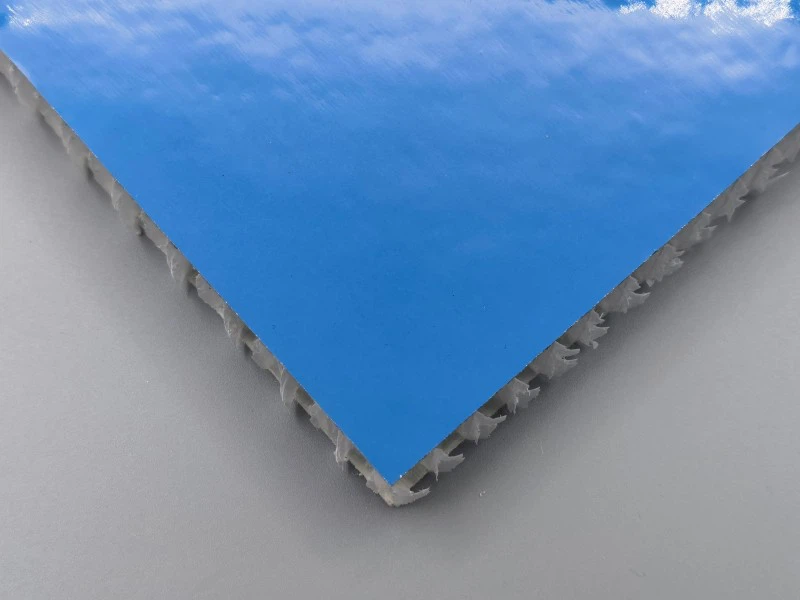

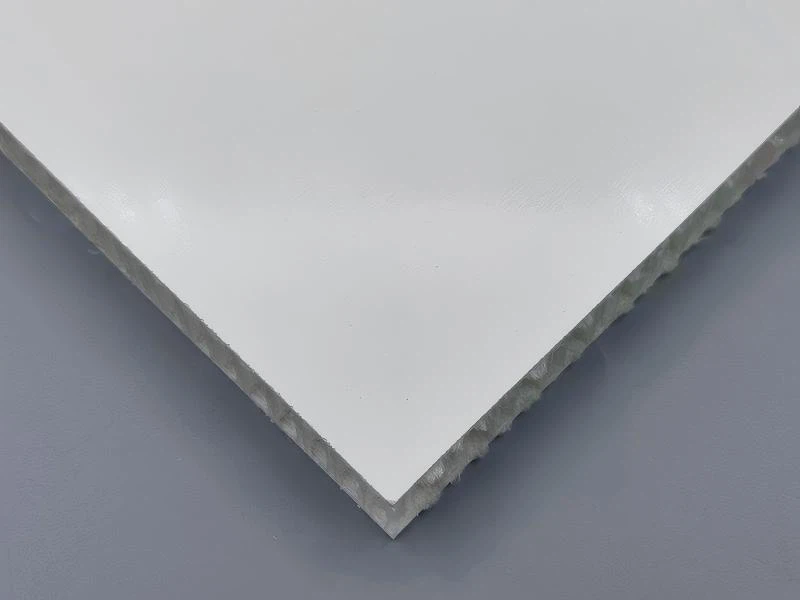

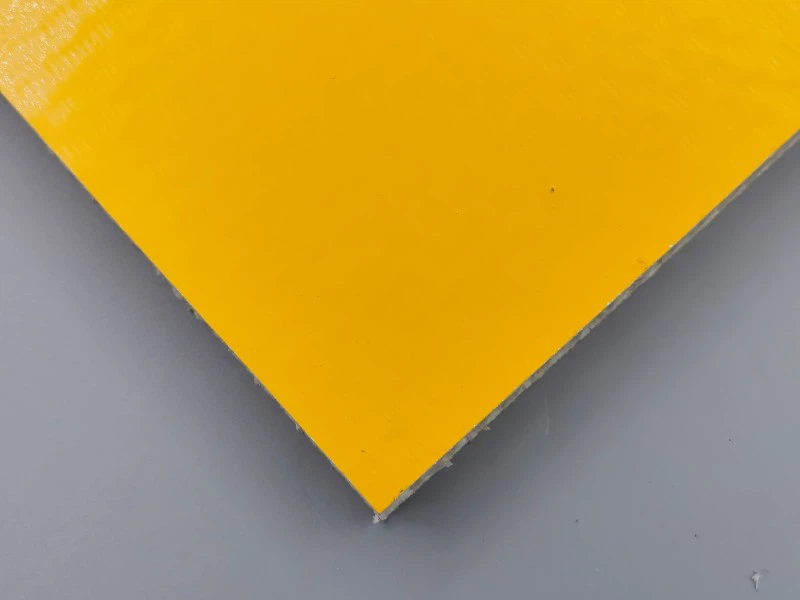

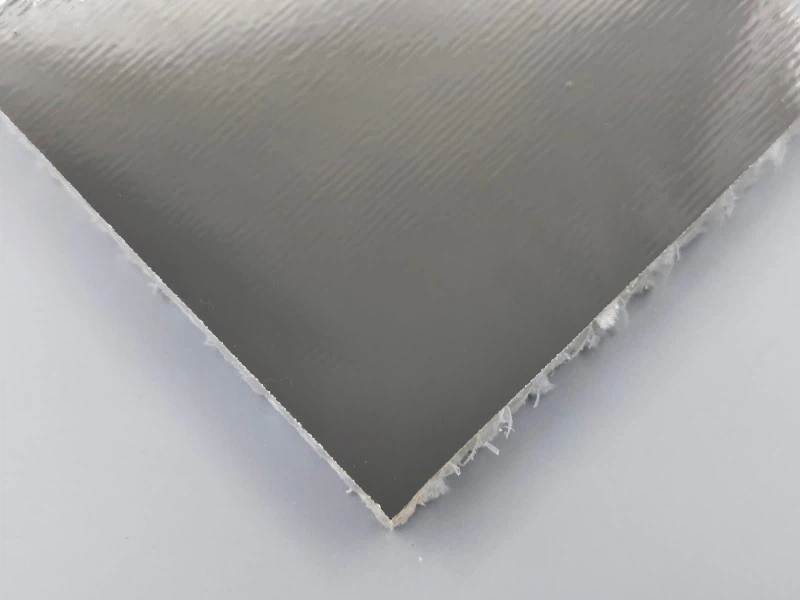

1. Prispôsobte si HolyPan® v rôznych farbách
Podporujeme zákazníkov pri poskytovaní možností farebných kariet a podľa toho sa prispôsobíme.

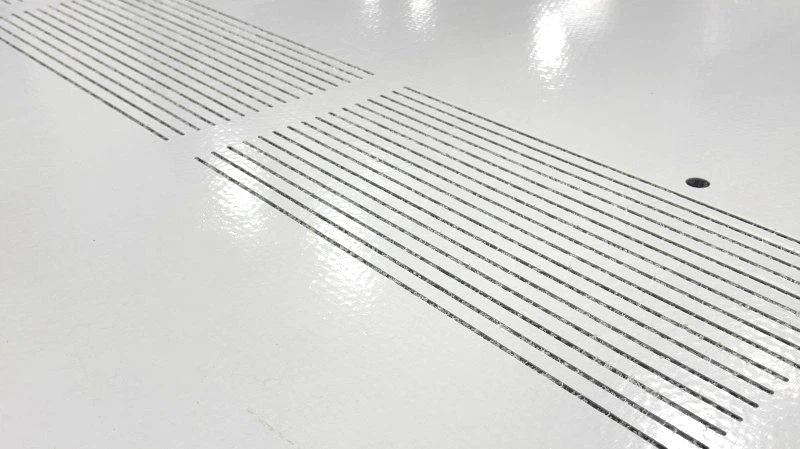

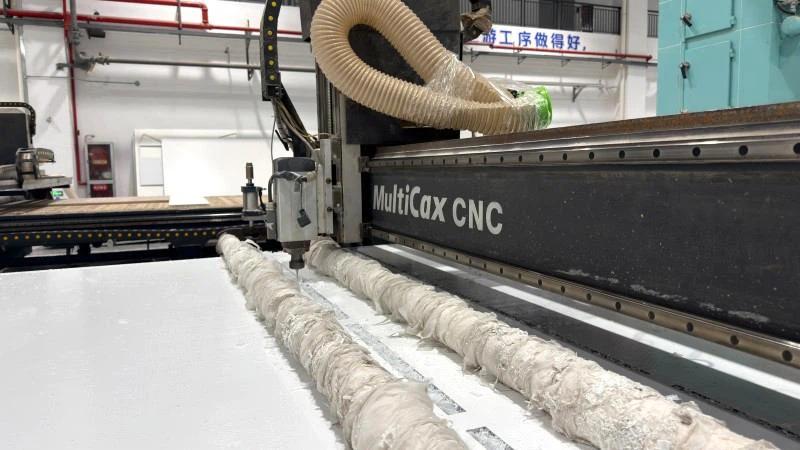

2. Proces rezania
- Vlastné veľkosti:Presne narezané podľa vašich konštrukčných špecifikácií, aby dĺžka, šírka a hrúbka vyhovovali potrebám vášho projektu.
- Drážkovanie a dierovanie:Podporuje rôzne veľkosti otvorov, zapustené otvory a vodiace drážky pre jednoduchú inštaláciu a upevnenie.
- Tvarové rezanie:Schopné rezať vlastné tvary, zakrivené povrchy alebo zložité obrysy, aby vyhovovali personalizovaným dizajnom.
- Gravírovanie:Podporuje gravírovanie textu, vzorov alebo loga na funkčné alebo dekoratívne účely.

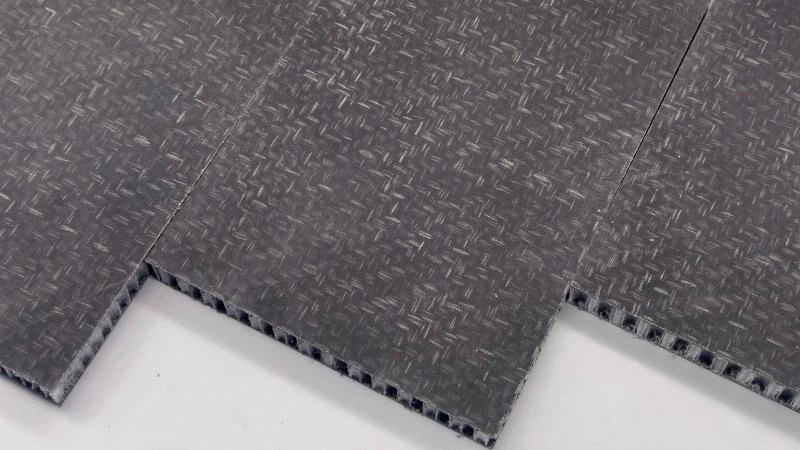

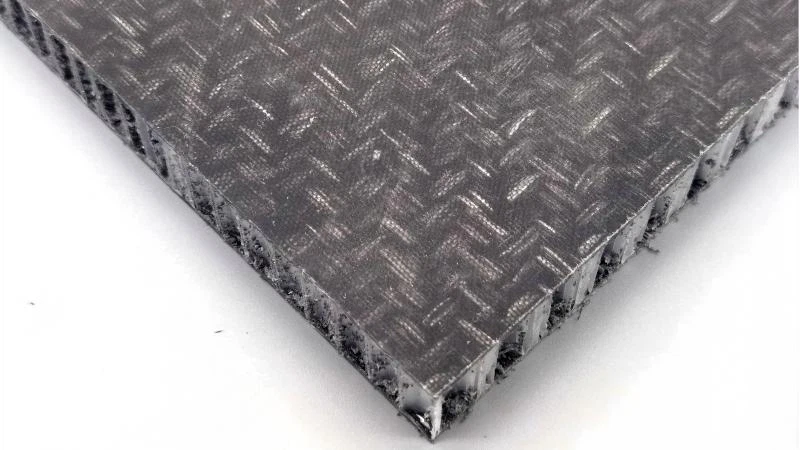

3. Protišmyková-úprava
Proces a funkcie
Protišmyková úprava Holypan®{0}} je dosiahnutá prostredníctvom špeciálneho razenia, povlakov a povrchových textúr, ktoré výrazne zvyšujú trenie a zároveň zachovávajú čistý a atraktívny vzhľad.
Ošetrenie poskytuje dlhotrvajúcu{0}}trvanlivosť a zaisťuje spoľahlivú odolnosť proti pošmyknutiu aj vo vlhkých, zaolejovaných podmienkach alebo podmienkach s vysokou{1}}premávkou, čím účinne znižuje potenciálne bezpečnostné riziká.
Aplikácie a hodnota
Vďaka zvýšenej bezpečnosti sa panely Holypan® s protišmykovým{0} povrchom široko používajú pri podlahách, interiéroch vozidiel, nástenných dekoráciách a oblastiach, ktoré vyžadujú častý pohyb.
Kombináciou bezpečnosti s estetikou ponúkajú spoľahlivé riešenia pre architektonické, dopravné, priemyselné a obytné aplikácie.

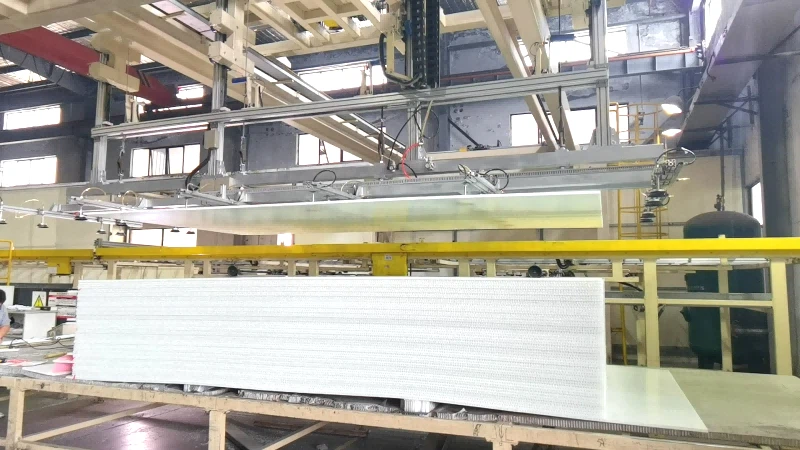

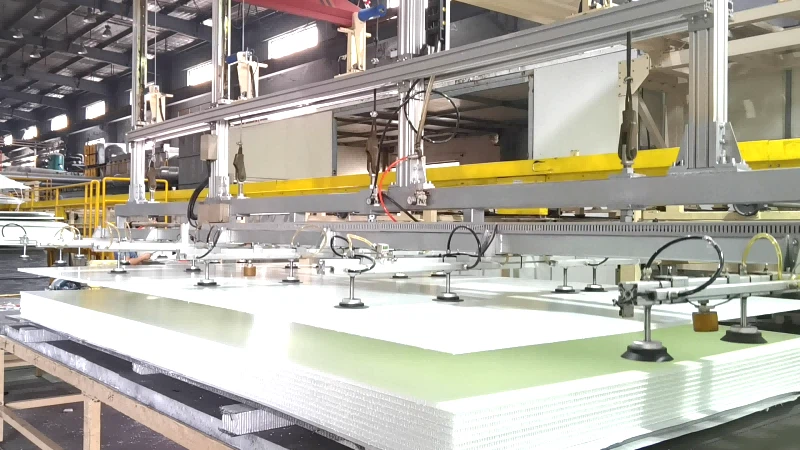

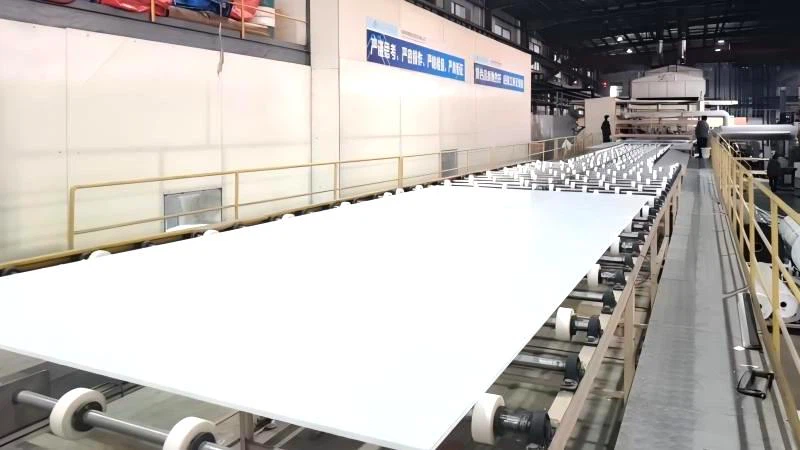

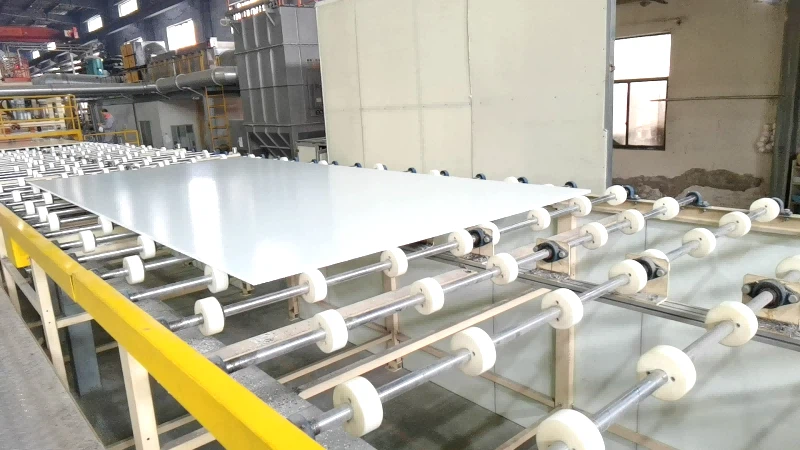

Displej výrobnej linky
S ročnou výrobnou kapacitou5 miliónov metrov štvorcových, dokážeme nielen rýchlo doručiť objednávky, ale tiež poskytnúť zákazníkom nepretržité a stabilné záruky dodávok.
►Máme prvú kontinuálnu výrobnú linku na výrobu termoplastických kompozitných panelov s oceľovým pásom v krajine a ultra-širokú linku na poťahovanie termoplastických kompozitných panelov.
►Máme najširšiu výrobnú linku na výrobu sklolaminátovej dyhy v krajine a štvor{0}}vrstvový vákuový podtlakový vykurovací laminovací systém.
- Máme kruhovú voštinovú výrobnú linku s mesačnou výrobnou kapacitou viac ako 300 000 metrov štvorcových a 2,72 m x 17,5 m nepretržitú linku na laminovanie za tepla z oceľového pásu.
- Veľká-linka na poťahovanie panelov.
- Najširšia linka na výrobu dýh zo sklenených vlákien v krajine s dĺžkou 3,0 m.
- 12 16.5mx 3,0 m vákuové laminovacie stoly a jeden štvor{2}}vrstvový vákuový podtlakový vyhrievací laminovací systém.
- 11 CNC rotačných rezacích strojov.
- Prispôsobená montážna linka.

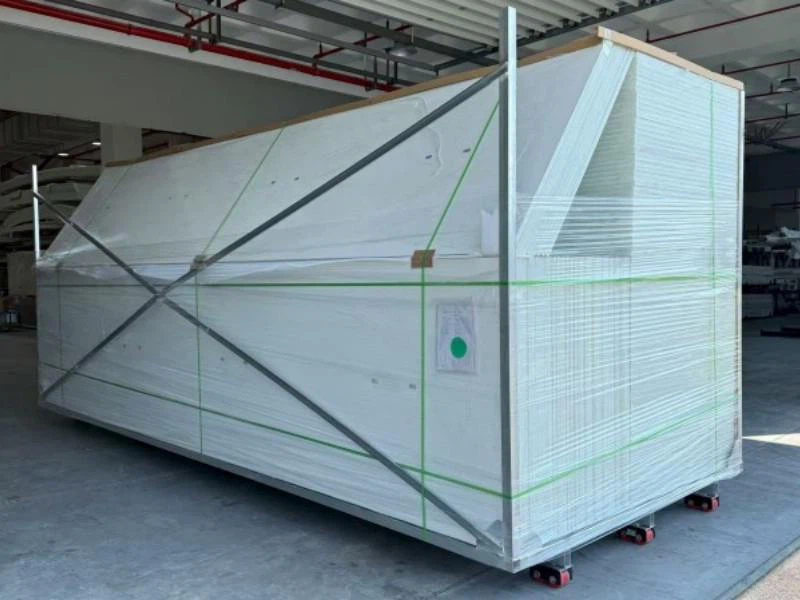

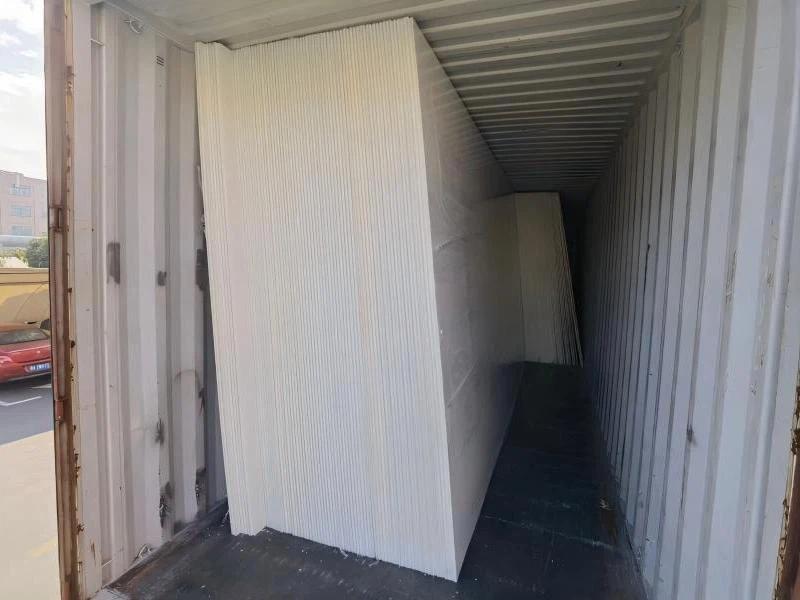

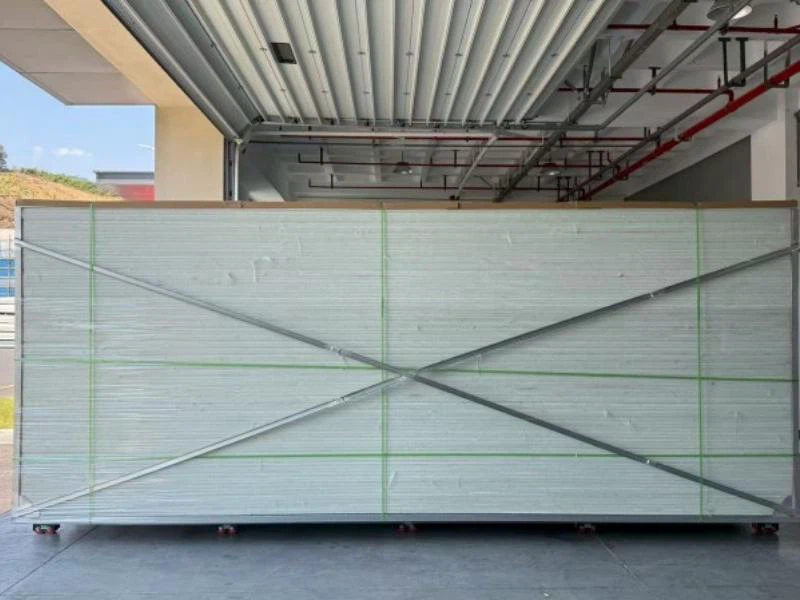

Balenie a dodanie
Máme prísne špecifikácie dodávky a štandardy balenia.

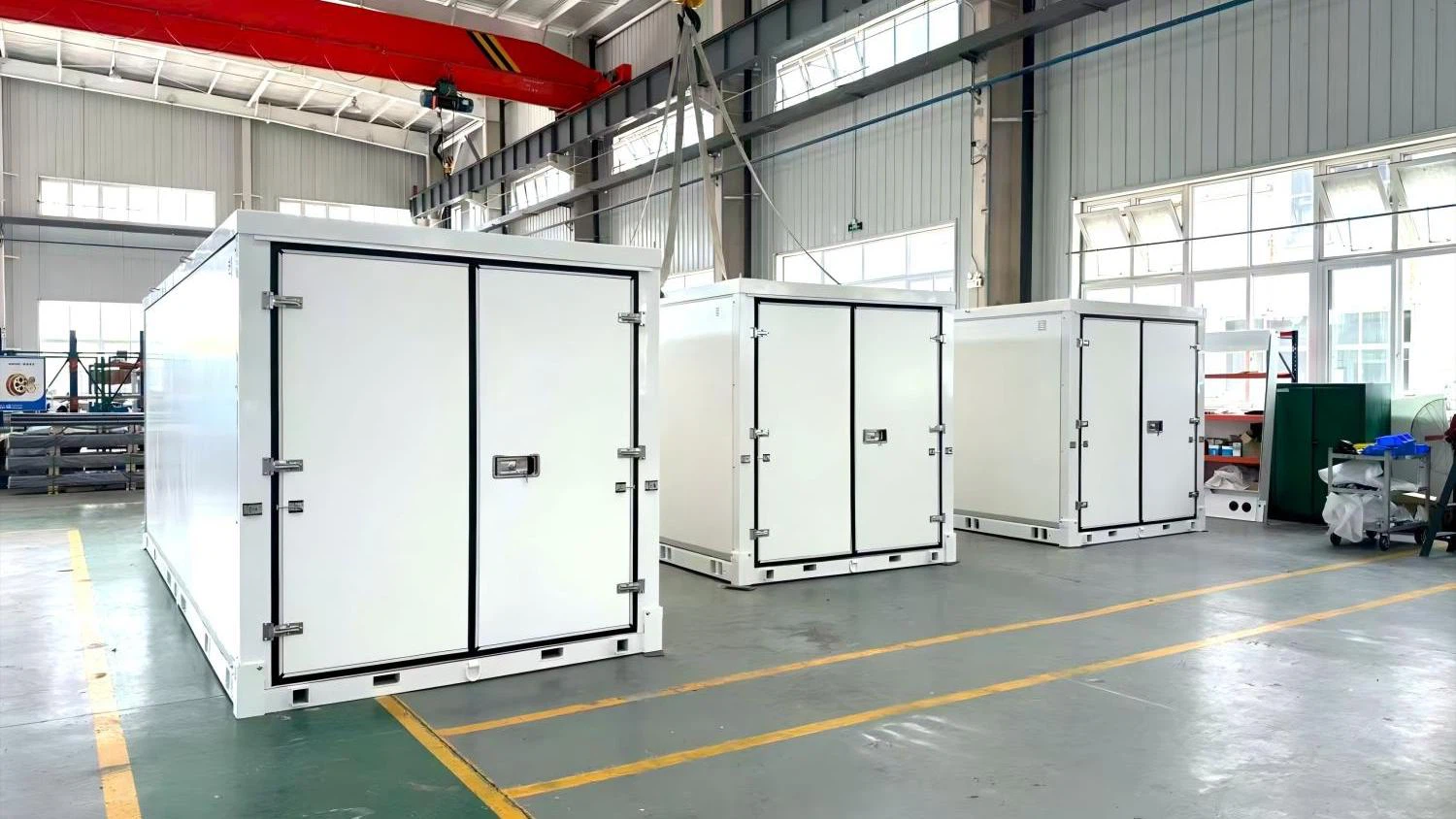

Oblasti použitia HolyPan®
Otázky, ktoré by vás mohli zaujímať
Otázka: Aké sú hlavné výhody tohto voštinového panelu vystuženého termoplastickým skleneným vláknom?
Odpoveď: Hlavná výhoda produktu spočíva v dokonalej rovnováhe medzi nízkou hmotnosťou a vysokou pevnosťou. Voštinová štruktúra v kombinácii s termoplastickou matricou a výstužou zo sklenených vlákien znižuje hmotnosť a zároveň zvyšuje rázovú pevnosť o viac ako 40 %.
Otázka: Aké sú hlavné aplikácie tohto produktu?
A: Široko používaný v doprave, stavebníctve a stavebných materiáloch a balení a logistike. V automobilovej výrobe sa môže použiť na diely karosérie a vnútorné panely; v stavebníctve je vhodný na predsteny, priečky a zvukové bariéry; a v logistickom balení sa dá použiť na výrobu ťažkých-paliet a škatúľ. Môže byť tiež použitý v ľahkých aplikáciách, ako sú trupy dronov a interiéry lodí.
Otázka: Aké sú charakteristiky spracovateľnosti produktu?
Odpoveď: Vykazuje vynikajúcu spracovateľnosť a možno ho rezať, vŕtať, ohýbať a zvárať ako bežné termoplasty.
